出力 50~1000 Ton
行程 50~300 mm
最大工作壓力 700 Bar
- 可安裝抗偏載壓頭，保護工具
- 自鎖裝置，泄壓后可長時間保持安全的載荷
- 溢流孔設計，可以控制行程，確保安全
- 特殊重載結(jié)構(gòu)設計，可承受超過額定負載5%的壓力而沒有損傷
- 復合材料涂層，耐腐能力更強
- 單作用油缸設計，負載回復

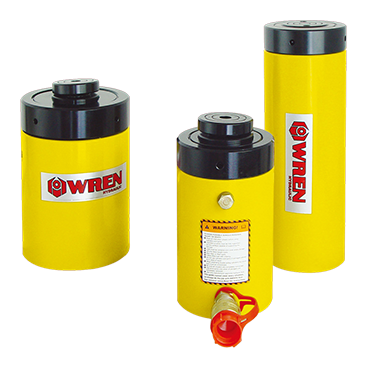

CLL系列單作用機械自鎖式液壓油缸選型表
|
升力 (Ton) |
行程 (mm) |
型號 |
最小高度 (mm) |
外徑 (mm) |
有效面積 (c㎡) |
油缸容積 (cm³) |
頂頭直徑 (mm) |
重量 (Kg) |
| 50 | 50 | CLL502 | 164 | 125 | 70.9 | 355 | 71 | 15 |
| 50 | 100 | CLL504 | 214 | 125 | 70.9 | 709 | 71 | 20 |
| 50 | 150 | CLL506 | 264 | 125 | 70.9 | 1064 | 71 | 25 |
| 50 | 200 | CLL508 | 314 | 125 | 70.9 | 1418 | 71 | 30 |
| 50 | 250 | CLL5010 | 364 | 125 | 70.9 | 1773 | 71 | 35 |
| 50 | 300 | CLL5012 | 414 | 125 | 70.9 | 2127 | 71 | 40 |
| 100 | 50 | CLL1002 | 187 | 165 | 132.7 | 664 | 71 | 30 |
| 100 | 100 | CLL1004 | 237 | 165 | 132.7 | 1327 | 71 | 39 |
| 100 | 150 | CLL1006 | 287 | 165 | 132.7 | 1991 | 71 | 48 |
| 100 | 200 | CLL1008 | 337 | 165 | 132.7 | 1991 | 71 | 48 |
| 100 | 250 | CLL10010 | 387 | 165 | 132.7 | 3318 | 71 | 64 |
| 100 | 300 | CLL10012 | 437 | 165 | 132.7 | 3981 | 71 | 73 |
| 150 | 50 | CLL1502 | 209 | 205 | 201 | 1005 | 130 | 53 |
| 150 | 100 | CLL1504 | 259 | 205 | 201 | 2010 | 130 | 66 |
| 150 | 200 | CLL1508 | 359 | 205 | 201 | 4020 | 130 | 92 |
| 150 | 250 | CLL15010 | 409 | 205 | 201 | 5025 | 130 | 104 |
| 150 | 300 | CLL15012 | 459 | 205 | 201 | 6030 | 130 | 117 |
| 200 | 50 | CLL2002 | 243 | 235 | 265.6 | 1330 | 130 | 83 |
| 200 | 150 | CLL2006 | 343 | 235 | 265.6 | 3989 | 130 | 117 |
| 200 | 250 | CLL20010 | 443 | 235 | 265.6 | 6648 | 130 | 152 |
| 250 | 50 | CLL2502 | 249 | 275 | 366.4 | 1832 | 150 | 116 |
| 250 | 150 | CLL2506 | 349 | 275 | 366.4 | 5496 | 150 | 162 |
| 250 | 250 | CLL25010 | 449 | 275 | 366.4 | 9160 | 150 | 210 |
| 300 | 50 | CLL3002 | 295 | 310 | 456.2 | 2281 | 139 | 173 |
| 300 | 150 | CLL3006 | 395 | 310 | 456.2 | 6843 | 139 | 233 |
| 300 | 250 | CLL30010 | 495 | 310 | 456.2 | 11405 | 139 | 293 |
| 400 | 50 | CLL4002 | 335 | 350 | 559.9 | 2800 | 159 | 250 |
| 400 | 150 | CLL4006 | 435 | 350 | 559.9 | 8399 | 159 | 327 |
| 400 | 250 | CLL40010 | 535 | 350 | 559.9 | 13998 | 159 | 402 |
| 500 | 50 | CLL5002 | 375 | 400 | 730.6 | 3656 | 228 | 367 |
| 500 | 150 | CLL5006 | 475 | 400 | 730.6 | 10967 | 228 | 466 |
| 500 | 250 | CLL50010 | 575 | 400 | 730.6 | 18278 | 228 | 567 |
| 600 | 50 | CLL6002 | 395 | 430 | 855.3 | 4277 | 194 | 446 |
| 600 | 150 | CLL6006 | 495 | 430 | 855.3 | 12830 | 194 | 562 |
| 600 | 250 | CLL60010 | 595 | 430 | 855.3 | 21383 | 194 | 679 |
| 800 | 50 | CLL8002 | 455 | 505 | 1176.9 | 5882 | 224 | 709 |
| 800 | 150 | CLL8006 | 555 | 505 | 1176.9 | 17645 | 224 | 870 |
| 800 | 250 | CLL80010 | 655 | 505 | 1176.9 | 29408 | 224 | 1029 |
| 1000 | 50 | CLL10002 | 495 | 560 | 1466.4 | 7329 | 360 | 949 |
| 1000 | 150 | CLL10006 | 595 | 560 | 1466.4 | 21986 | 360 | 1141 |
| 1000 | 250 | CLL100010 | 695 | 560 | 1466.4 | 36643 | 360 | 1333 |
